产品名称：四轴智能自动涂胶机
1.1产品概述
非常感谢您选择使用我司自动三轴平台。
本产品由本公司为点胶机行业量身定做的低成本、高浓缩、高集成度的智能点胶机，并以此来提高工作效率，产品品质。
本产品可以通过替换程序和工装夹具来适用各种不同产品的自动涂胶灌胶工作，满足您对产品加工的不同要求。
在操作本机之前，请您仔细阅读使用说明书，以确保正确操作机器。
请妥善保存说明书，以便随时查阅。
1.2使用前
本机器使用前请认真检查以下随机配置的配件。
*产品使用说明书 1份
*220V AC电源线 1条
*示教手柄 1个
*示教手柄连接线 1条
*点胶针筒固定板（选配） 1个
*点胶针筒固定XYZ微调夹具（选配） 1个
*点胶控制器（选配） 1台
1.3安全注意事项
为了避免损伤和损坏财物，请在使用过程中遵循本操作说明书中的安全使用警告提示和警告信息的指引下进行操作。

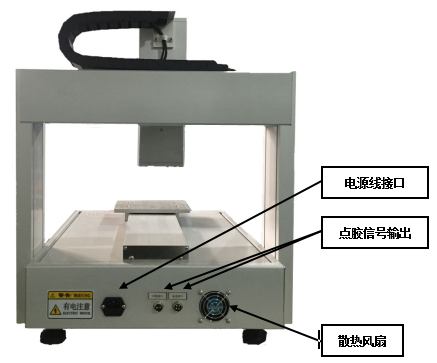

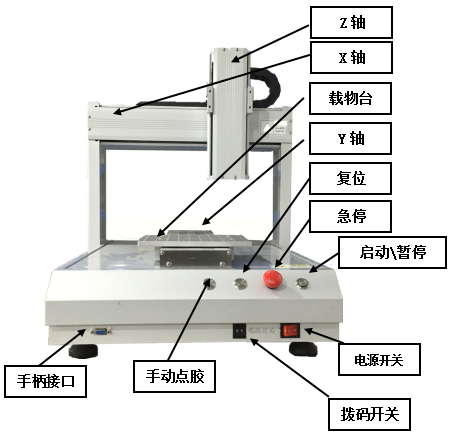

1.4、部件名称
2.2 工作原理
由运动控制系统驱动步进马达驱动器，发出脉冲信号来驱动步进电机转动角度，并监控步进马达的转动角度反馈给控制系统，使用三轴平台就可实现画点、直线、多段线、圆、圆弧、跑道、矩形等等的轨迹。
2.功能特性
2.1控制器硬件特性
电机轴数：3轴（XYZ）
脉冲频率：200K
IO口数量：8路专用输入(XYZ原点、启动/暂停、暂停、复位/急停按钮)，4路专用胶枪输出(4个胶枪开关控制，直接驱动电磁阀，驱动电流2A)。4路通用I /O输出，8路通用I /O输入，12路高速“NPN集电极开路”5-24VDC输出，额定电流0.5A。
IO输入类型：光藕隔离输入。
存储容量：16M
接口方式：DB44接口
工作电压：24V DC，
工作温度：-10-60℃
储存温度：-40℃-70℃
工作湿度：40％-80%
储存湿度：0%-95%
